Монтаж ондулина. Схемы крепления листов при разных уклонах кровли

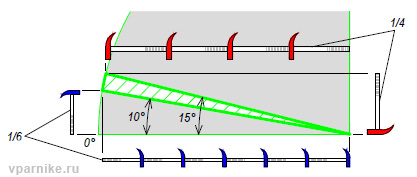

Шаг обрешетки при монтаже ондулина зависит от уклона кровли. Рассмотрим схемы крепления листов при разных уклонах.

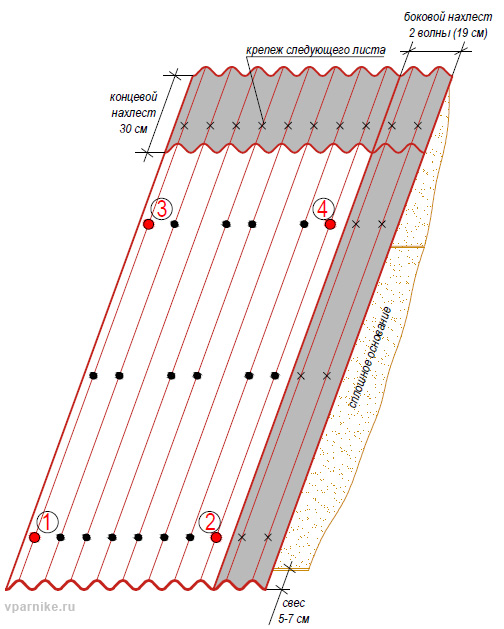

1. Угол наклона кровли 5-10 градусов (от 1/11 до 1/6)

- под ондулин необходимо сплошное основание (доска, фанера ФСФ, ОСП 3, ЦСП, фибролитовые плиты и т.д.);

- концевой нахлест - 300 мм;

- боковой нахлест - 2 волны.

Полезная площадь листа = 1, 29 м.кв.

Монтаж ондулина

Монтаж ондулина

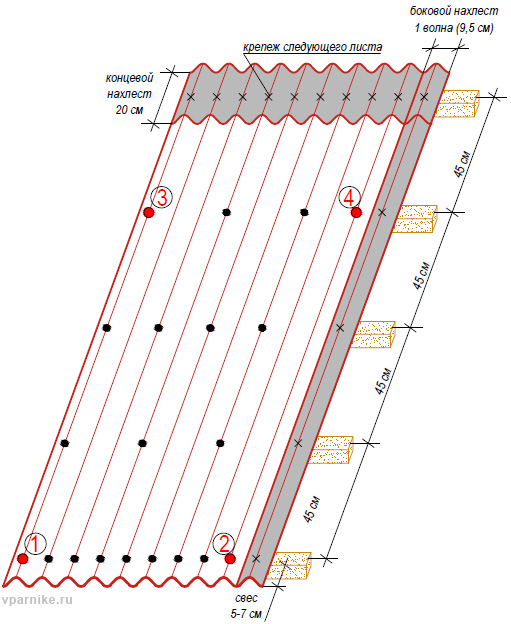

2. Угол наклона кровли 10-15 градусов (от 1/6 до 1/4)

- шаг обрешетки под ондулин в осях 450 мм (доска, брус);

- концевой нахлест - 200 мм;

- боковой нахлест - 1 волна.

Полезная площадь листа = 1, 54 м.кв.

схемы крепления листов при разных уклонах

схемы крепления листов при разных уклонах

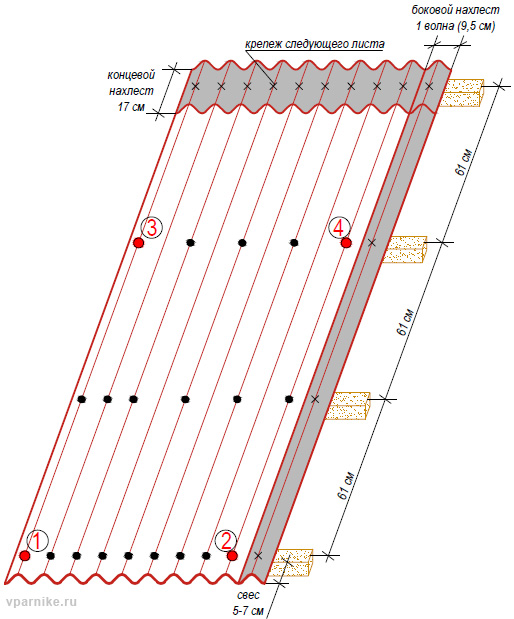

3. Угол наклона кровли от 15 градусов (от 1/4)

- шаг обрешетки под ондулин в осях 610 мм (доска, брус);

- концевой нахлест - 170 мм;

- боковой нахлест - 1 волна.

Полезная площадь листа = 1, 56 м.кв.

 Схемы крепления листов ондулина при разных уклонах кровли

 Схемы крепления листов ондулина при разных уклонах кровли



Укладывать второй ряд нужно начинать с половины листа ондулина, для того чтобы на угловом стыке сформировался нахлест в три листа. В одном углу не должно быть нахлеста из четырех листов. Это может вызвать «вздыбливание» листа.

Схемы крепления листов при разных уклонах кровли

Гвозди забиваются в вершину волны. 20 гвоздей, забитых в один лист, — гарантийное требование. Если не соблюдать данное требование, то при меньшем количестве гвоздей ваша кровля из ондулина, если поднимется сильный порывистый ветер, может просто улететь.

Схемы крепления листов при разных уклонах кровли

Если при строительстве крыши вам необходимо наступить на уже смонтированные листы, то следует помнить, что наступать можно только на вершину волны и ни при каких условиях не наступать между волнами.

Монтаж кровли следует производить только в температурном промежутке от ?5 ° до +30 °.

Укладывая листы кровельного материала ондулин, удостоверьтесь, что все они лежат ровно. Только после этого забивайте гвозди. Демонтировать прибитый лист, не повредив, очень сложно, скорее всего, в этом случае вам придется заменить демонтированный лист на новый.

Важно, чтобы горизонтальные и вертикальные стыки были ровными по всей площади крыши. Ни при каких условиях нельзя дотягивать край неровно прибитого листа ондулина — со временем крыша пойдет волнами.

Разрезать лист можно ножовкой, лобзиком или ножом. Вдоль волны ондулин можно разрезать ножом. Ножовку нужно смачивать водой (прямо во время работы), либо машинным маслом, для того, чтобы она не забивалась битумом.
