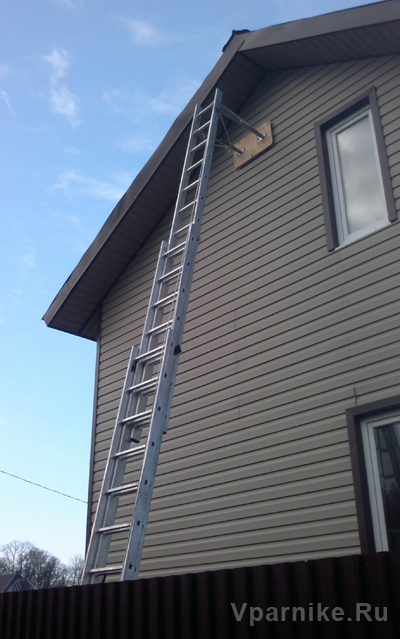

Модификация приставной лестницы, описанная в данной статье, служит для выполнения работ со свесами крыши, в том числе и при оборудовании водостока. Такая конструкция позволяет без сложности подняться на крышу, а также позволяет проводить фасадные работы частного дома, обшитого сайдингом, без риска повреждения панелей.
При использовании приставной лестницы для строительных работ, верхний упор на стену дома приходится под свес крышы. Это мешает работе с крышей с небольшими свесами до 30 см и делает её невозможной при свесах более 40 см, т.к. достать рукой и инструментом до края свеса не представляется возможным. Упирание же лестницы на сам свес может повредить кровлю или систему водостока.
Для отставления верхнего упора лестницы от стены дома мной придумана T-образная конструкция. Для её создания использованы элементы крепежной системы Fischer MS, листы фанеры и полистирола.
- Два отрезка шины монтажной MS 2х70см
- Углы крепления MS (Торцевой фланец STF) 2шт
- Болты м6 30мм 8 штук с барашками
- Болты м10 с шайбами 70мм
- Лист фанеры 9мм 80х50
- Лист полистирола 20мм 80х50
- Клей-монтаж "Момент" для стеновых панелей

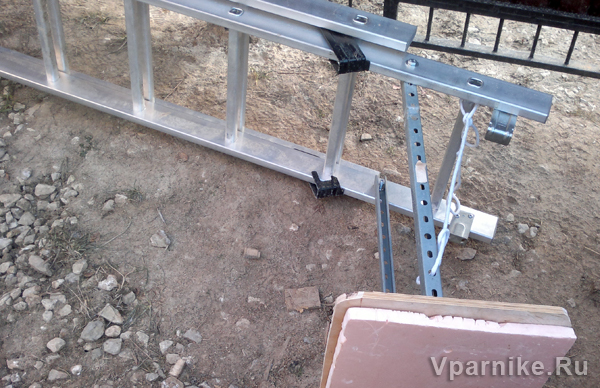

Для модификации использована 3х-секционная лестница, позволяющая работать на высоте до 9-ти метров. В верхней части лестницы под первой ступенью просверливаем отверстия 10мм. К лестнице прикручиваем куски штанги на болты m10 через шайбы. Надеваем на штангу углы крепления MS и прикладываем к крепелениям углов фанеру, размечая отверстия для болтов м6. Сняв углы со штанг прикручиваем их к фанере в просверденные отверстия. На фанеру наносим клей и прижимаем полистирол к фанере на 15 минут для схватывания клея. Каких-либо вырезов в полистироле под шляпки болтов делать не нужно: при прижатии фанеры к полистиролу шляпки самостоятельно продавят мягкую поверхность. Собираем T-образную конструкцию.

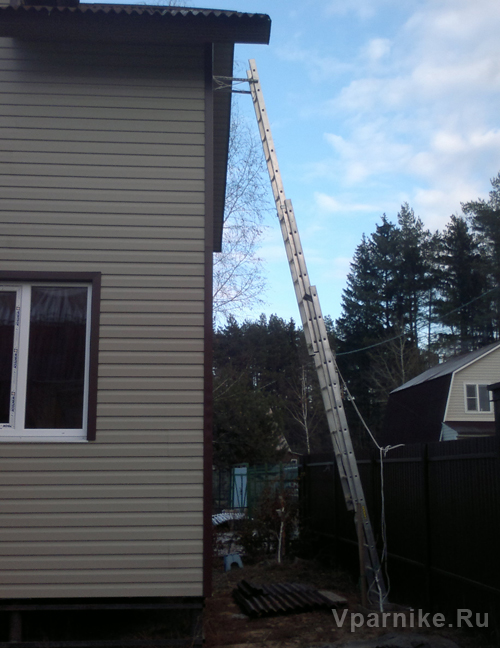

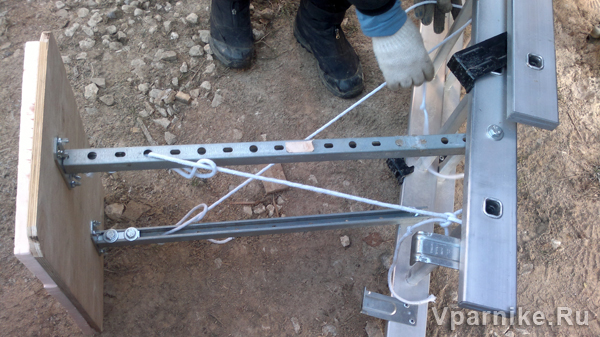

Если угол приставной лестницы относительно стены всегда будет одинаков, то шину можно прикрутить к лестнице 4-мя болтами (по 2 с каждой стороны) для исключения складывания упора. В данном же случае необходимо было изменять угол упора лестницы, поэтому в качестве страховки использована веревка. Были не в натяг привязаны две короткие веревки для страховки складывания упора вверх и вниз. Также с помощью длинной веревки, привязанной к Т-образной конструкции, и перекинутой через верхнюю ступень вниз, можно было мягко опускать лестницу на стену дома, исключая возможность удара конструкции о сайдинг и корректировать угол упора, натягивая или отпуская конец веревки.

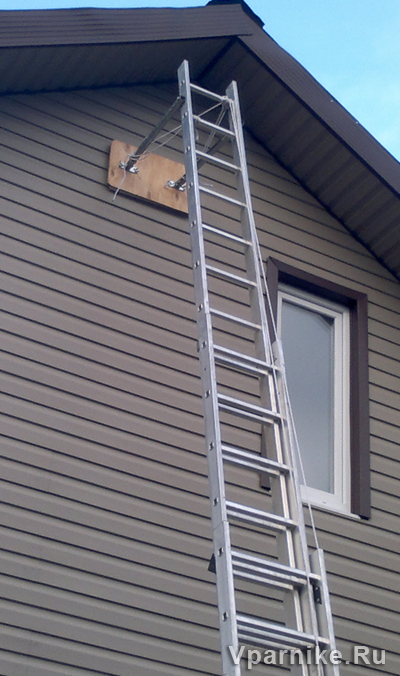

Конструкция показала себя в работе очень хорошо, сайдинг не промялся и запланированные работы были выполнены.
